Des cas réels, lus techniquement

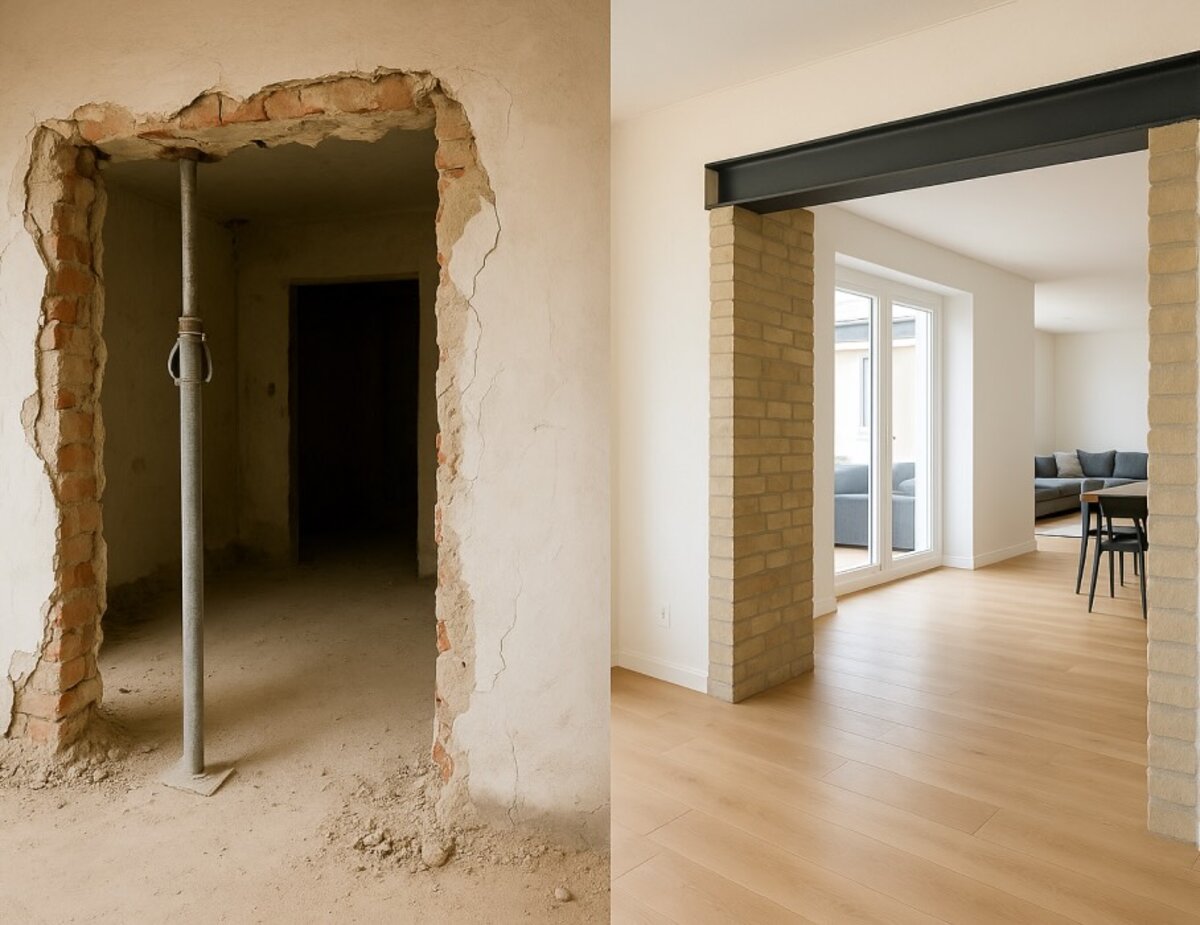

Maison individuelle des années 1980, murs en parpaing, projet de réunion cuisine/séjour.

Ouverture de 2,50 m dans un mur porteur de refend, sans modification du volume de toiture.

Mur en parpaing de 20 cm, plancher haut en poutrelles-hourdis, un niveau supérieur (combles aménagés).

Visite technique, relevé des dimensions et de l'épaisseur du mur, vérification de la continuité des appuis au niveau des fondations.

Descente de charges depuis la toiture et les combles jusqu'au mur concerné, hypothèses de charge d'exploitation selon usage habitation.

Poutre métallique dimensionnée en about sur poteaux intégrés dans l'épaisseur du mur existant.

Étaiement provisoire de la zone, dépose progressive de la maçonnerie, pose de la poutre puis des poteaux, dépose de l'étaiement.

Note de calcul, plan de l'ouverture et des appuis, préconisations d'étaiement.

Projet jugé réalisable avec le renfort dimensionné ; les travaux ont été confiés par le client à l'entreprise de son choix.

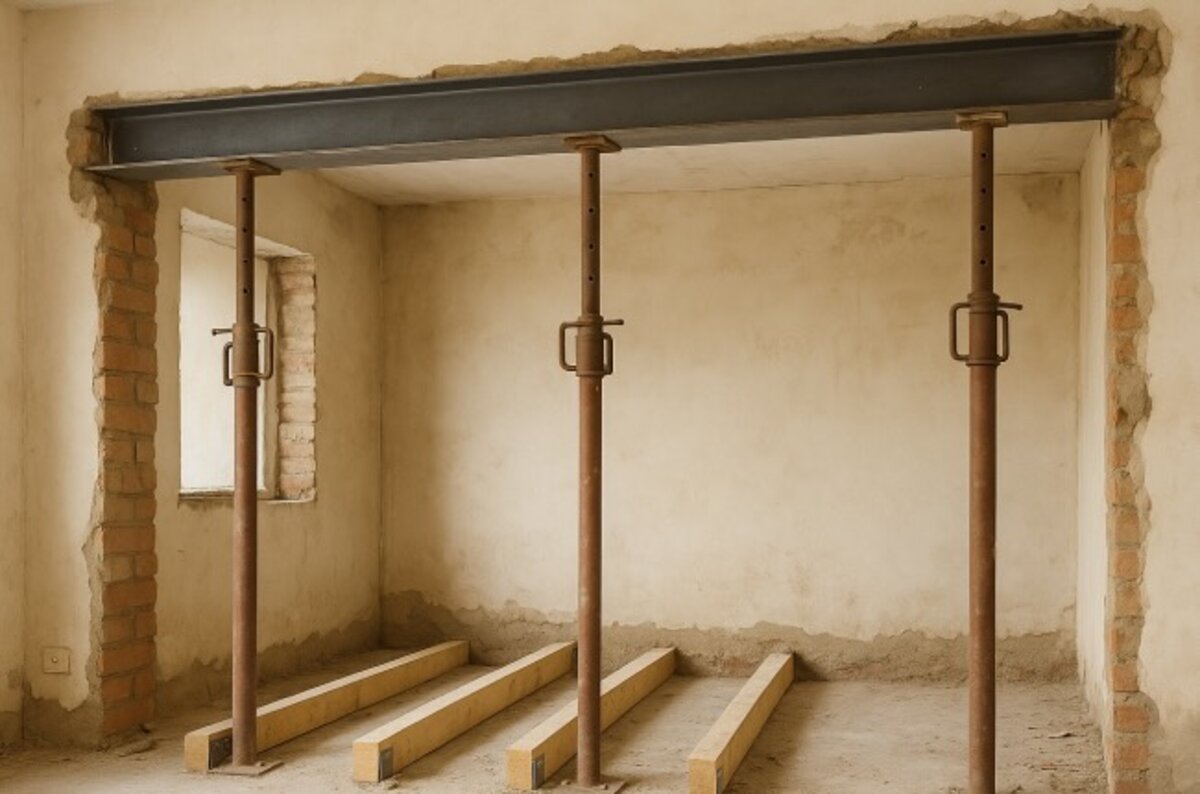

Maison de plain-pied avec charpente traditionnelle, projet d'agrandissement du séjour vers une véranda existante.

Suppression quasi complète d'un mur porteur en façade arrière, sur une largeur de 4,80 m.

Mur porteur en briques, charpente traditionnelle reposant en partie sur ce mur, dalle béton au sol.

Visite technique, relevé de la charpente et de ses appuis, vérification des fondations existantes sous le mur.

Descente de charges de la charpente et de la toiture, vérification de la reprise en appuis latéraux, calcul de la flèche admissible sur une grande portée.

Portique métallique (poutre + poteaux latéraux) dimensionné pour reprendre l'intégralité des charges de toiture sur la largeur demandée.

Étaiement de la charpente sur toute la largeur concernée, dépose du mur par sections, mise en place du portique, reprise des fondations sous poteaux si nécessaire.

Note de calcul, plan du portique et des fondations sous poteaux, préconisations de phasage détaillées.

La largeur initialement souhaitée (5,20 m) a été ramenée à 4,80 m après calcul, compte tenu de la flèche admissible et des appuis disponibles : un exemple où la solution a été ajustée après visite.

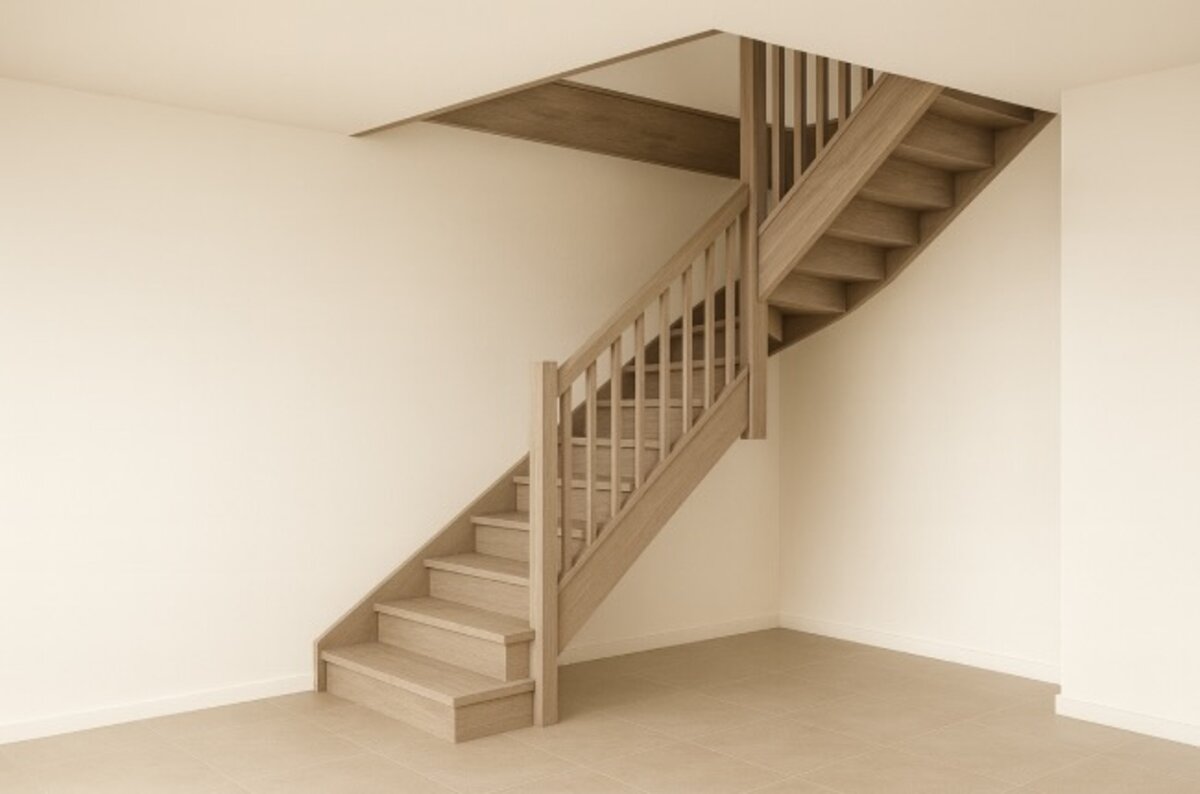

Maison de ville ancienne, plancher bois entre rez-de-chaussée et étage, projet de création d'un escalier intérieur.

Création d'une trémie de 2,40 x 0,90 m pour un escalier droit reliant les deux niveaux.

Solivage bois en bon état apparent, portée dans le sens perpendiculaire à la trémie projetée.

Visite technique, sondage visuel du solivage depuis le niveau inférieur, vérification de la section et de l'espacement des solives.

Détermination des solives interrompues par la trémie, dimensionnement du chevêtre reportant leur charge sur les solives adjacentes.

Chevêtre en bois massif renforcé, assemblages métalliques aux abouts pour garantir la reprise de charge.

Étaiement provisoire du plancher, découpe du solivage sur l'emprise de la trémie, pose du chevêtre, dépose de l'étaiement.

Note de calcul du chevêtre, plan de la trémie et des assemblages.

Projet réalisable avec un chevêtre renforcé ; le solivage adjacent a été confirmé apte à reprendre la charge reportée sans renfort supplémentaire.

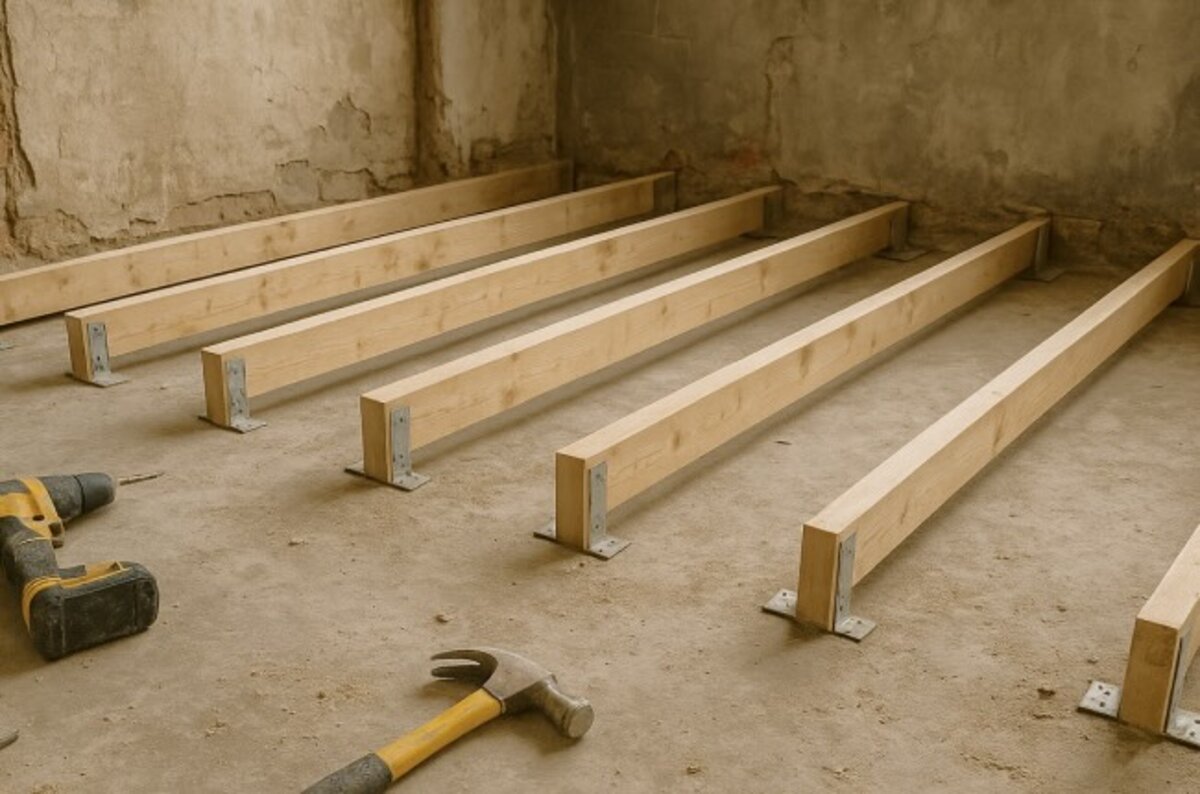

Local commercial en rez-de-chaussée d'un immeuble ancien, projet de transformation en salle d'activité avec équipement lourd.

Vérifier la capacité du plancher existant à recevoir la nouvelle charge d'exploitation et dimensionner un renfort si nécessaire.

Plancher en poutrelles métalliques et hourdis céramique, état correct mais charge d'exploitation d'origine plus faible que l'usage projeté.

Visite technique, relevé du type de poutrelles et de leur espacement, vérification de leur état depuis la sous-face accessible.

Comparaison de la charge d'exploitation projetée avec la capacité portante estimée des poutrelles existantes.

Renfort par profilés métalliques complémentaires posés sous les poutrelles existantes, sans dépose du plancher.

Mise en place des profilés de renfort depuis le niveau inférieur, sans interruption d'usage du niveau supérieur.

Analyse de capacité portante, note de calcul du renfort, plan de pose des profilés.

Le renfort a permis de recevoir la charge projetée sans dépose du plancher existant, limitant la durée et le coût des travaux.
